Планирование структуры работ

Планирование работ происходит с помощью раздела «Структура работ» (Рисунок 70), пользователь может создавать структуру и привязывать новые и уже имеющиеся конструктивы к элементам структуры работ. В левой табличной части отображается структура работ, а в правой конструктивы, входящие в выбранную структуру, с объемом плановых и фактических показателей.

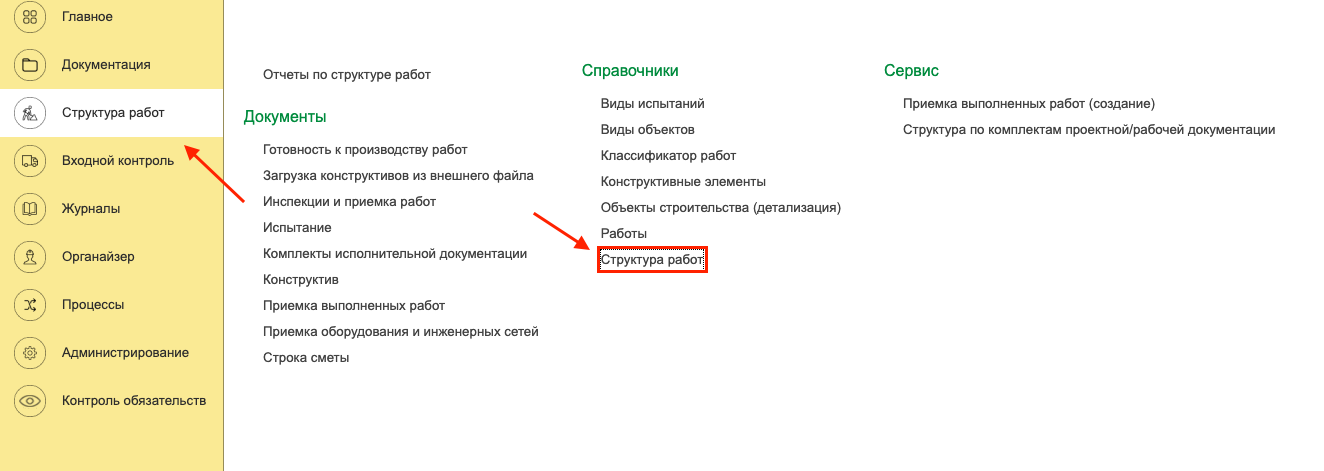

Рисунок 70 – Раздел «Структура работ»

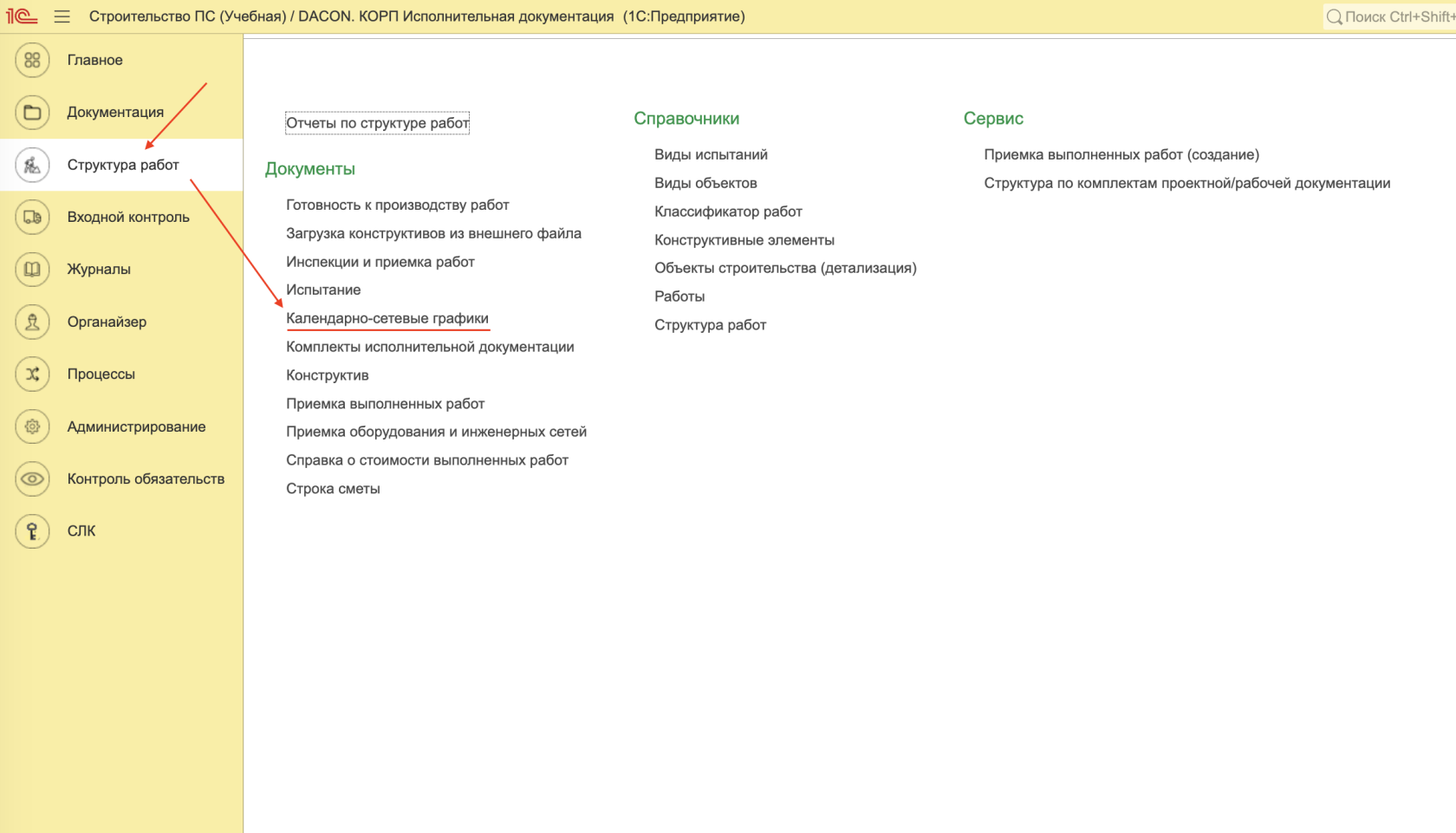

Создание структуры работ. В меню «Структура работ» необходимо открыть раздел «Структура работ» и нажать кнопку «Создать» над левой табличной частью (Рисунок 71).

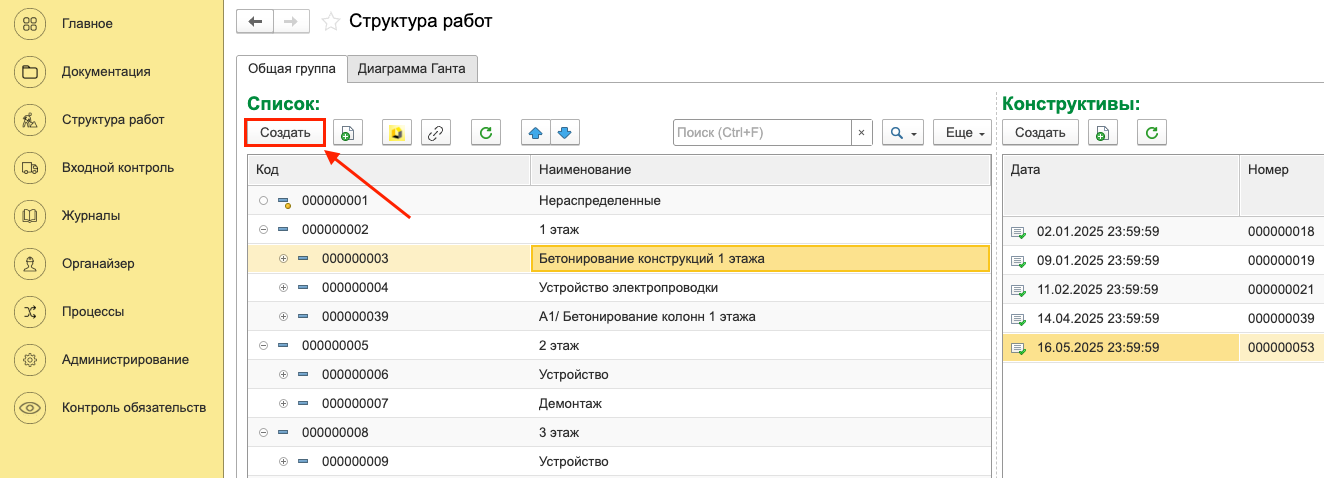

Рисунок 71 – Структура работ

В открывшемся окне (Рисунок 72):

· нужно выбрать раздел проектной или рабочей документации, по которому будут выполняться работы;

· указать наименование структуры;

· выбрать родителя (вышестоящую структуру), если требуется;

· указать плановые данные;

· также здесь можно создать конструктивы и указать материалы, которые будут необходимы при выполнении работ, указать привязку к строкам сметы.

После этого нажать «Записать и закрыть».

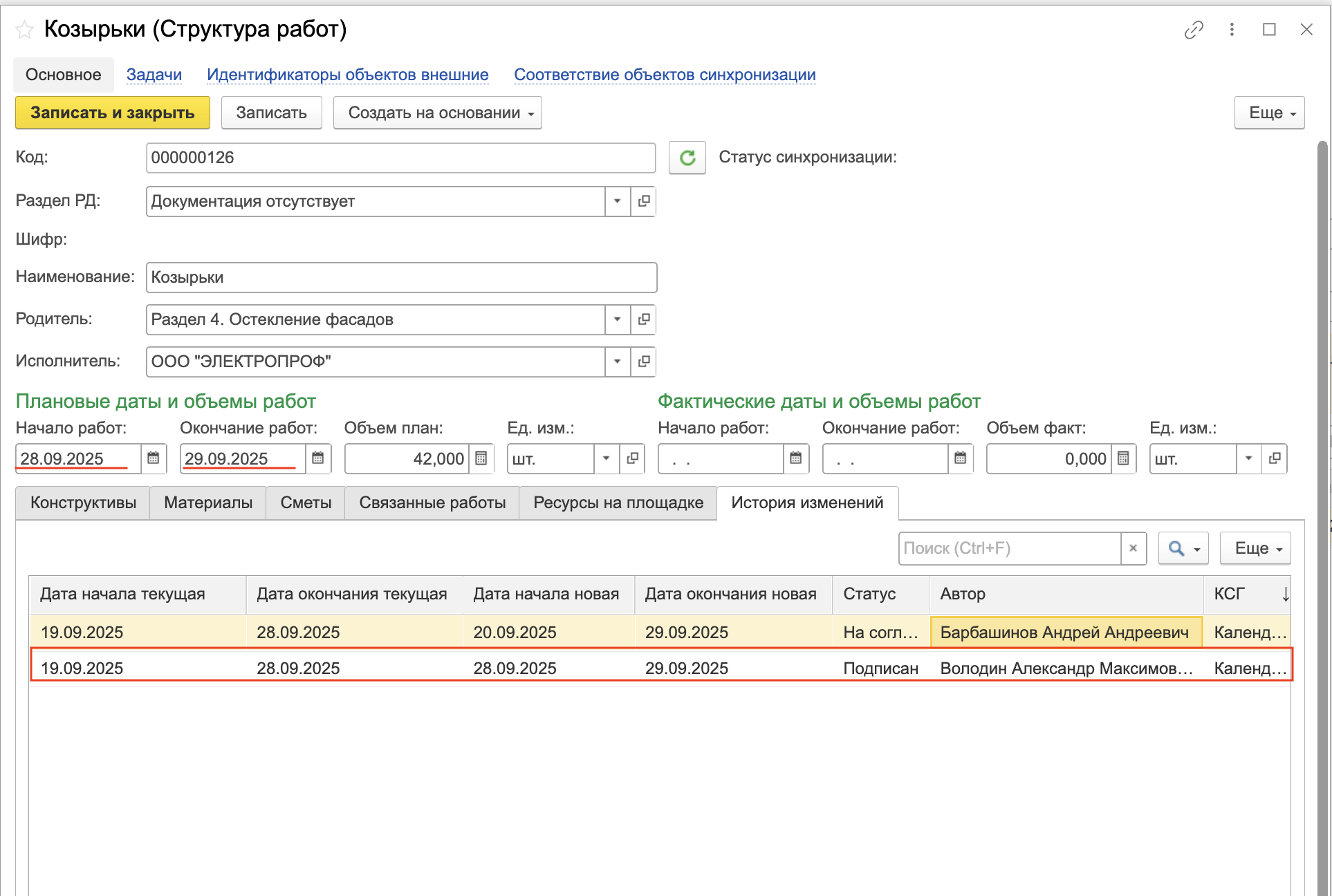

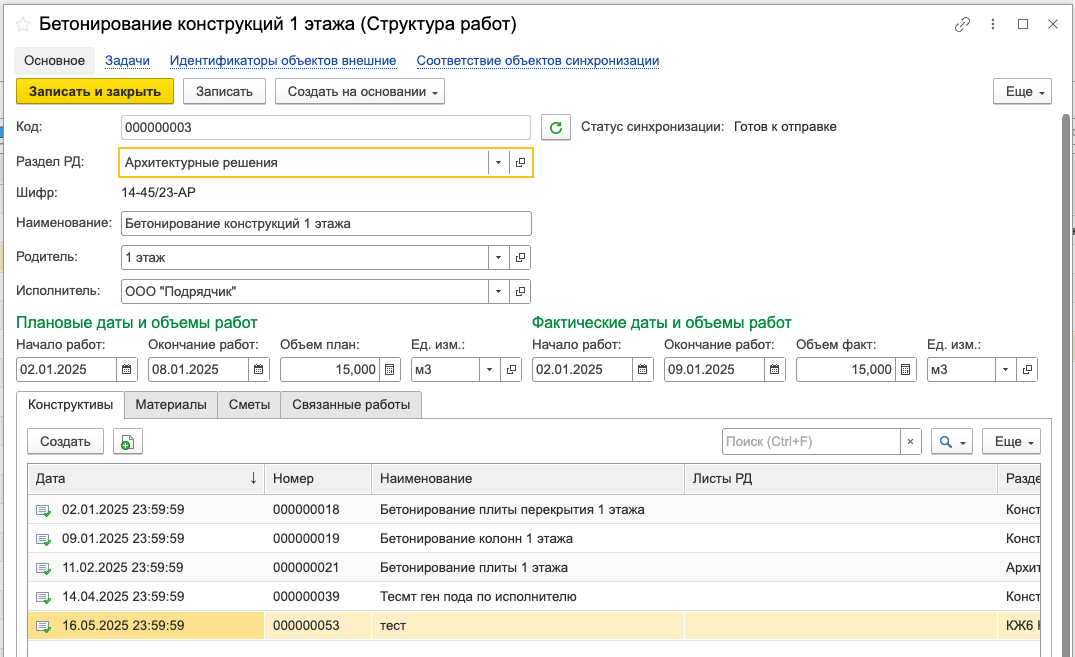

Рисунок 72 – Создание структуры работ

Также доступен просмотр структуры в разрезе разделов проектной документации (Рисунок 73), чтобы ее посмотреть, в меню «Структура работ» нужно перейти в раздел «Структура по комплектам проектной/рабочей документации».

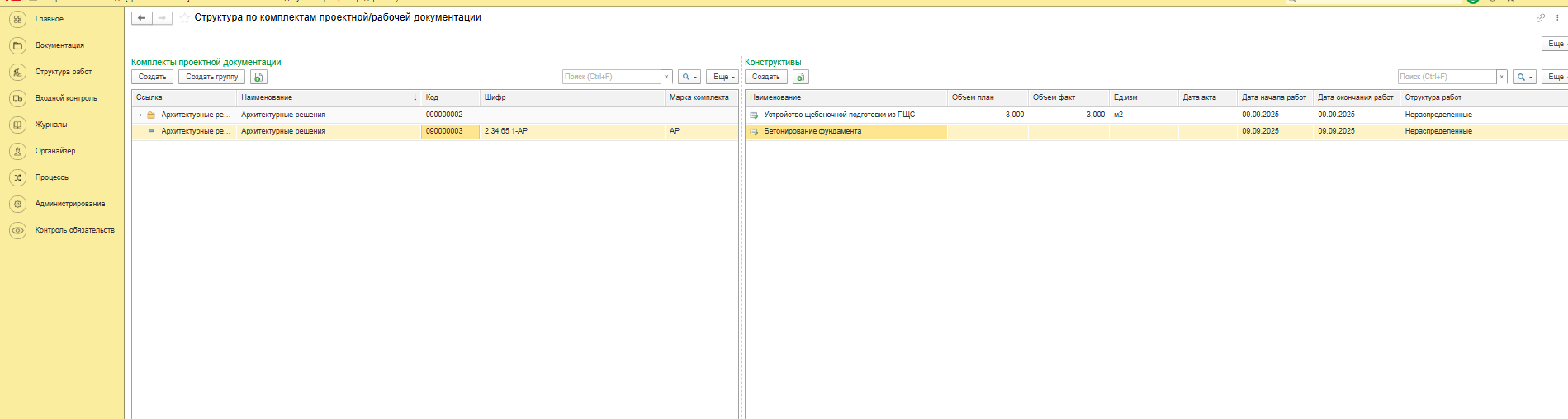

Рисунок 73 – Структура по комплектам проектной/рабочей документации

Построение диаграммы Ганта. В разделе «Структура работ» можно построить диаграмму Ганта на основании плановых и фактических дат выполнения работ, указанных в элементах структуры.

Для построения диаграммы нужно перейти на вкладку «Диаграмма Ганта» и нажать на кнопку «Сформировать». Если необходимо построить диаграмму на определенный промежуток времени, необходимо указать необходимые даты проведения работ (Рисунок 74).

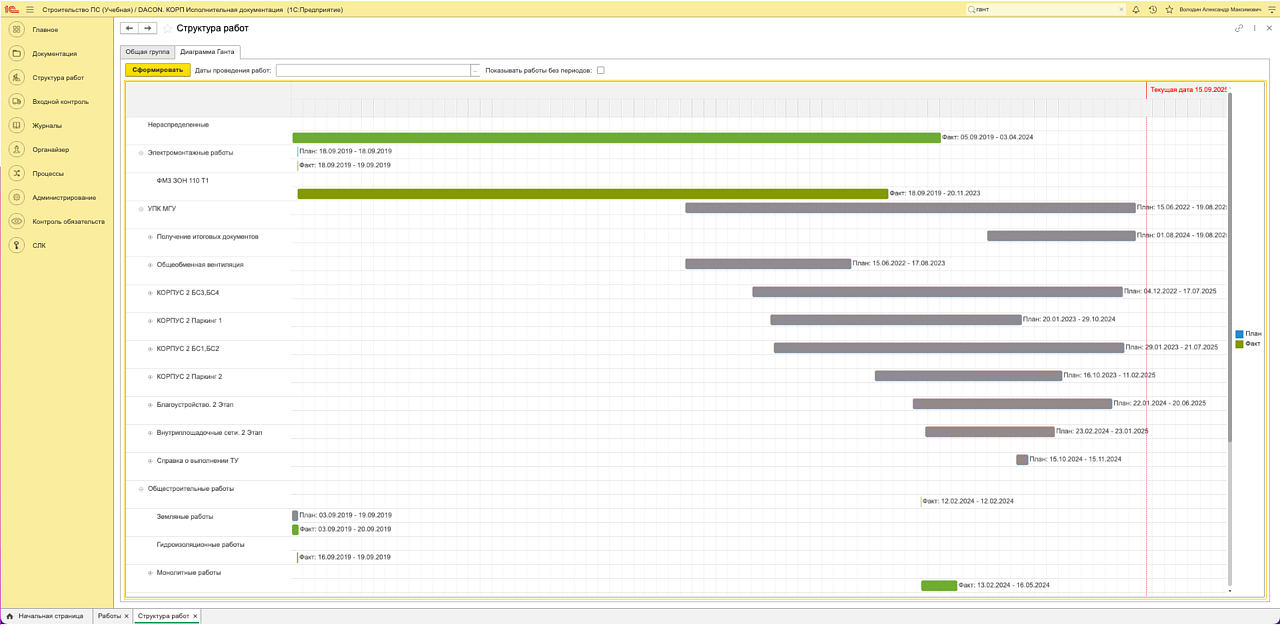

Рисунок 74 – Диаграмма Ганта
